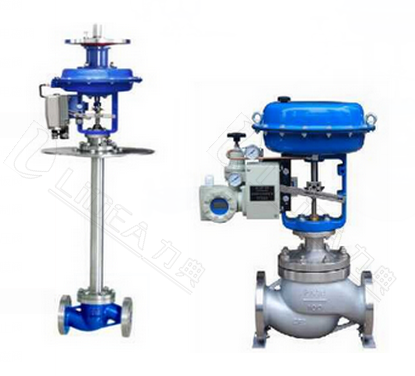

結構優性：等截面低流阻流道，額定流量系數大	閥體參數
調節型好：可調范圍大，流量特性可選等百分比或線性	公稱壓力 PN16、PN25、PN40、PN64
密封性好：可選擇軟密封、波紋管密封，提高密封性能	連接方式法蘭式、（特制：焊接式）
廣泛應用：多種閥座結構、散熱片，適應不同壓差溫度	閥體材質 WCB、SS304、SS316、SS316L
	閥芯材質 SS、SS304、SS316、SS316L、司太萊堆焊
技術參數	密封材料 PTFE、硬密封、特殊高溫材料
動作方式氣開式、氣關式	波紋管 SS、SS304、SS316
閥座結構 M套筒	填料聚四氟乙烯、柔性石墨
流量特性等百分比、線性	推桿襯套2Cr13 1Cr18Ni9Ti
可調范圍 50：1	墊片橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
信號范圍 Pr:0.2~1bar、0.4~2bar	法蘭標準 GB9113-88、JB/T79-94、GB2555-81
氣源壓力 Ps:1.4bar~4bar
密封等級 Ⅲ、Ⅳ、Ⅴ、Ⅵ	功能附件選項
環境溫度 - 30℃～+70℃（防爆型見定位器參數）	E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型）
基本誤差 ±2.5%	X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器）
輸入信號 4~20mA DC、0~10V DC	S－帶手輪機構
輸出信號 4~20mA DC、0~10V DC	Q－完全切斷型
防爆等級 dIIBT4/T5/T6、dIICT4/T5/T6、本安型	附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥


規格與技術參數
公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線	6.9	11	17.4	27.5	44	69	110	176	275	440	690
額定流量系數Kv	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定流程L(mm)		16		25			40			60
膜片有限面積Ae(cm2)		280		400			600			1000
允許泄漏量		硬閥座：IV級（10-4閥額定容量）軟閥座：VI級
工作溫度t	常溫型	-20℃～200℃、-40℃～250℃、-60℃～250℃
	散熱性	-40℃～450℃、-60℃～450℃
	高溫型	300℃～560℃
	低溫型	-60℃～-100℃、-100℃～-200℃、-200℃～-250℃


允許壓差氣關式調節閥允許壓差表單位：MPa
膜片有效面積Ae(cm2)			280			400			600			1000
信號范圍Pr(kPa)			20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	4-200	20-100	20-100	40-200
氣源壓力Ps(MPa)			0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25
需配附件			-	P	P	-	P	P	-	P	P	-	P	P
公稱通徑 DN(mm) 及閥座直徑d (mm)	20	20	2.67	6.23	6.40
	25	25	2.22	5.19	6.40
	32	32				2.58	6.02	6.40
	40	25				3.18	6.40	6.40
		32				2.58	6.02	6.40
		40				2.12	4.95	6.37
	50	32				2.58	6.02	6.40
		40				2.12	4.95	4.37
		50				1.73	4.05	5.21
	65	65							2.05	4.77	6.14
	80	50							2.60	6.08	6.40
		65							2.05	4.77	6.14
		80							1.68	3.93	5.06
	100	65							2.05	4.77	6.14
		80							1.69	3.39	5.06
		100							1.36	3.18	4.09
	125	125										1.84	4.28	5.51
	150	100										2.27	5.30	6.40
		125										1.84	4.28	5.51
		150										1.54	3.59	4.62
	200	125										1.84	4.28	5.51
		150										1.54	3.59	4.62
		200										1.12	2.62	3.37


允許壓差氣開式調節閥允許壓差表單位：MPa
膜片有效面積Ae(cm2)			280		400		600		1000
信號范圍Pr(kPa)			20-100	40-200	20-100	40-200	20-100	4-200	20-100	40-200
氣源壓力Ps(MPa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	P	-	P	-	P	-	P
公稱通徑 DN(mm) 及閥座直徑 d(mm)	20	20	2.67	6.23
	25	25	2.22	5.19
	32	32			2.58	6.02
	40	25			3.18	6.40
		32			2.58	6.02
		40			2.12	4.95
	50	32			2.58	6.02
		40			2.12	4.95
		50			1.73	4.02
	65	65					2.05	4.77
	80	50					2.60	6.08
		65					2.05	4.77
		80					1.68	3.93
	100	65					2.05	4.77
		80					1.69	3.39
		100					1.36	3.18
	125	125							1.84	4.28
	150	100							2.27	5.30
		125							1.84	4.28
		150							1.54	3.59
	200	125							1.84	4.28
		125							1.54	3.59
		200							1.12	2.62

*P:閥門定位器

*對于LDZJH（P）型單座波紋管密封調節閥,最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于

1.0MPa，則取值1.0MPa。


流量數值：R50
特性/Q/Qmax/l/l%	0	10	20	30	40	50	60	70	80	90	100
直線	2	11.8	21.6	31.4	41.2	51	60.8	70.6	80.4	90.2	100
等比	2	3	4.37	6.5	9.6	14.1	20.9	30.9	45.7	67.6	100
快開	2	31.6	44.8	54.8	63.2	70.7	77.5	83.6	89.4	94.8	100
拋物線	2	5	9.8	15.9	23.5	32.6	43.1	55.1	6.86	83.5	100


標準型、散熱型、高溫型外形尺寸單位：mm
公稱通徑			20	25	32	40	50	65	80	100	125	150	200
ΦA(chǔ)			282		308			394			498
L	PN16,40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	142.5	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	77.5	85	90	102.5	107.5	125	147.5	172.5	207.5
H	標準型	PN16	429	438	474	477	502	626	662	687	836	896	987
		PN40	429	438	474	477	502	626	662	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180


波紋管密封型外形尺寸表單位：mm
公稱通徑	20	25	32	40	50	65	80	100	125	150	200
ΦA(chǔ)	282		308			394			498
L	150	160	180	200	230	290	310	350	400	480	600
H1	52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H波紋管型	449	511	560	617	620	710	767	792.5	870	1057.5	1087.5


低溫型外形尺寸表單位：mm
公稱通徑			20	25	32	40	50	65	80	100	125	150	200
ΦA(chǔ)			282		308			394			498
L	PN16,PN40		150	160	180	200	230	290	310	350	400	480	600
	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16,40		52.5	57.5	70	70	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	77.5	77.5	90	102.5	107.5	125	147.5	172.5	207.5
H2	-60℃～-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100℃～-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200℃～-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60～-100℃	PN16,40	862.5	865	902	907	914.5	1118.5	1126	1141.5	1135	1348	1385.5
	-60～-100℃	PN64	875	874	909.5	917	922	1128.5	1133.5	1149	1347.5	1370.5	1405.5
	-100～-200℃	PN16,40	1062.5	1075	1102	1107	1114.5	1318.5	1326	1341.5	1535	1548	1585.5
	-100～-200℃	PN64	1075	1080	1109.5	1117	1122	1328.5	1333.5	1349	1547.5	1570.5	1605.5
	-200～-250℃	PN16,40	1262.5	1267.5	1302	1307	1314.5	1518.5	1526	1541.5	1735	1748	1785.5
	-200～-250℃	PN64	1275	1280	1309.5	1317	1322	1528.5	1533.5	1549	1747.5	1770.5	1805.5
ΦD3			260	260	285	305	340	370	405	460	525	590	700
ΦD4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔n(個)-d(直徑)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18


調節閥重量表單位：kg
公稱通徑		20	25	32	40	50	65	80	100	125	150	200
標準型	PN16	16	17	19	21	23	35	48	57	64	70	90
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散熱高溫型		17	18	20	22	25	36	51	60	62	74	95
波紋管密封型		20	21	25	30	33	48	71	91	102	115	145
低溫型		20	21	23	26	28	42	58	69	77	84	108
