閥體說明		技術參數
公稱通徑 25-1000mm		電壓電壓 AC220V、AC380V（其它特制
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100		環境溫度 -30℃～+70℃
連接方式法蘭連接		防護等級 IP67
閥體材質 WCB SS304 SS316 SS316L
碟板材質 WCB SS304 SS316 SS316L		功能選項
密封材料 PTFE PTL PPL FH 硬質合金哈氏合金		防爆型防爆等級：dIIBT5
工作溫度	C3：-30℃～150℃	信號反饋 X1機械無源信號，X2有源信號
	C5：-30℃～220℃	手動功能手動功能電動執行器帶有手動開閥、關閥功能
	C6：-30℃～250℃	開關型通電開到位，通電關到位。
	C8：-40℃～400℃	調節型調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
	C9：-40℃～450℃	適用介質強酸、強堿、氣體或液體
標準規范		備注電動參數請另參考選配的電動執行器資料
法蘭標準 GB/12221 ANSI B16.10
檢測與試驗 GB/T9092 API 598		設計標準 GB/T12234-1989 ANSI B16.34

性能范圍

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)
型號	公稱壓力 (MPa)	強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID 硝酸類
Z41W-25P(R	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

五、主要零件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG1Cr181Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

電裝型號規格主要尺寸：1.6MPa 凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y
Z941W Z941F-16C 16P 16R

DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
1150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
800	1000	1020	950	878	52	24-Φ41	DZW350	1170	2643	570
900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570

電裝型號規格主要尺寸 PN2.5MPa：RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F -25/25P/25R

DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

電裝型號規格主要尺寸PN4.0 MPa-6.4MPa：Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F-40P/40R/64P/64R

DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365
125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
250	650	445	385	345	313	42	12-Φ34	DZW45	810	1401	470
300	750	510	450	108	364	46	16-Φ34	DZW60	830	1653	550
350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
600	1350	890	795	730	678	62	20-Φ54	DZW350	1170		570
700	1450	995	900	835	760	68	24-Φ54	DZW500	1170		570
800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060		500
40	240	165	125	95	76	24	4-Φ23	DZW10	590	665	365
50	250	175	135	105	88	26	4-Φ23	DZW10	590	790	365
65	280	200	160	130	110	28	8-Φ23	DZW10	590	840	365
80	310	210	170	140	121	30	8-Φ23	DZW20	590	890	365
100	350	250	200	168	150	32	8-Φ25	DZW20	590	1020	365
125	400	295	240	202	176	36	8-Φ30	DZW30	590	1100	365
150	450	340	280	240	204	38	8-Φ34	DZW30	810	1290	470
200	550	405	345	300	260	44	12-Φ34	DZW60	810	1470	470
250	650	470	400	352	313	48	12-Φ41	DZW90	830	1500	550
300	750	530	460	412	364	54	16-Φ41	DZW90	830	1820	550
350	850	595	525	475	422	60	16-Φ41	DZW120	8701	2216	320
400	950	670	585	525	474	66	16-Φ48	DZW180	870	3838	320
500	1150	800	705	640	576	70	20-Φ54	DZW250	1170	3320	570

備注：

球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。

執行器型號***/***分別。

根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。

以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。

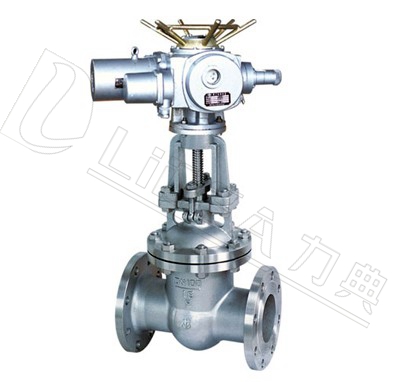

LDZ系列電動法蘭閘閥
