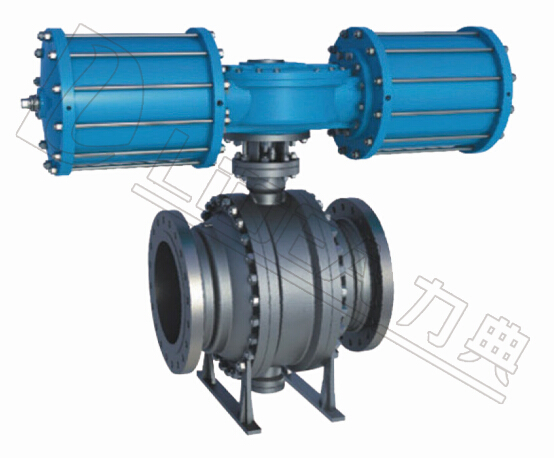

| LDBAAAP系列?氣動固定式球閥GB |
?
|
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?PN16、PN25、PN40、PN64 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?法蘭式GB(特選JB、ANSI、JIS) | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?WCB、SS304、SS316、SS316L | |
| ? | 球芯材質 ?SS、SS304、SS316、SS316L | |
| 功能選項 | 密封材料??PTFE、PPL(特選：石墨、硬密封） | |
| 防 爆 型??防爆等級：dIIBT4 | 工作溫度 | ??C3：-30℃～150℃ |
| 信號反饋??X1機械無源信號，X2有源信號 | ??C6：-30℃～250℃ | |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ??C7：-30℃～350℃ | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ??C8：-40℃～450℃ | |
| ? | ? | |
| 標準規范 | 附件選項 | |
| 法蘭標準??GB/12221 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 結構長度??JB/T9092 | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 法蘭連接??GB/12237 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 法蘭連接尺寸 ?GB/9113、JB/T79 | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 檢測與實驗 ?GB/T13927、JB/T9092 | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| ? | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
|

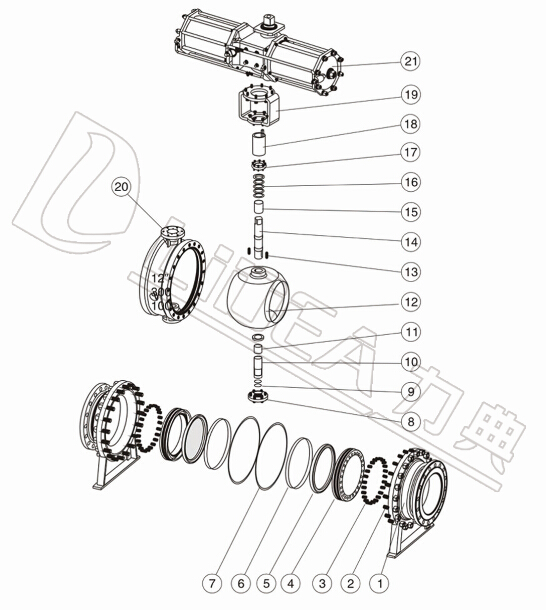

| 零件結構材質表 | |||||
| ? | 材質 | ||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 3 | 彈簧 | 60siMn | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 4 | 閥座 | 25或1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 5 | 密封圈 | PTFE、尼龍（Nyfon）、對位聚苯(PPL)、硬質合金Hard Alloy | |||
| 6 | O型圈 | 橡膠Rubber、氟橡膠viton | |||
| 7 | 墊片 | PTFE、石墨金屬復合墊 | |||
| 8 | 法蘭 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 10 | 下閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 11 | 襯套 | PTFE復合軸承 | |||
| 12 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 鍵 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 14 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 15 | 襯套 | PTFE復合軸承 | |||
| 16 | 填料 | PTFE、柔性石墨 | |||
| 17 | 填料壓蓋 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 18 | 連接套 | 35 | 35 | 1Cr18Ni9Ti | |
| 19 | 支架 | WCB | WCB | 1Cr18Ni9Ti | |
| 20 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 21 | 氣動執行器 | LDP系列、LDSK系列、AW系列 | |||
|

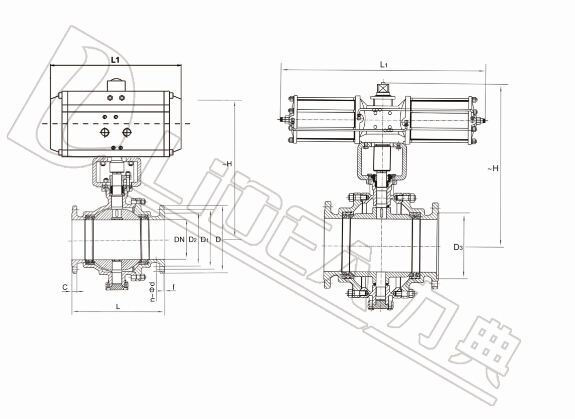

| 主要外形連接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA) | |||||||||||
| 型號 | DN | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAAP50 | 50 | 178 | 211/315 | 323/348 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAAP65 | 65 | 190 | 248/269 | 363/388 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAAP80 | 80 | 203 | 269/345 | 408/430 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | LD105P/LD125SK |
| LDBAAAP100 | 100 | 229 | 345/438 | 470/527 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBAAAP125 | 125 | 356 | 409/550 | 537/625 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | LD160P/LD190SK |
| LDBAAAP150 | 150 | 394 | 438/600 | 577/655 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | LD190P/LD210SK |
| LDBAAAP200 | 200 | 457 | 600/633 | 695/730 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | LD210P/LD240SK |
| LDBAAAP250 | 250 | 533 | 633/730 | 762/792 | 405 | 355 | 319 | 26 | 3 | 12-Φ26 | LD240P/LD270SK |
| LDBAAAP300 | 300 | 610 | 1180 | 808 | 460 | 410 | 370 | 28 | 4 | 12-Φ26 | AW20/AW25S |
| LDBAAAP350 | 350 | 686 | 1180 | 916 | 520 | 470 | 429 | 30 | 4 | 16-Φ26 | AW20/AW28S |
| LDBAAAP400 | 400 | 762 | 1320 | 970 | 580 | 525 | 480 | 32 | 4 | 16-Φ30 | AW28/AW35S |
| LDBAAAP500 | 500 | 914 | 1430 | 1088 | 715 | 650 | 609 | 36 | 4 | 20-Φ33 | AW35/AW40S |
| ? | |||||||||||
| 主要外形連接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA) | |||||||||||
| 型號 | DN | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAAP50 | 50 | 216 | 248/345 | 333/370 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD125SK |
| LDBAAAP65 | 65 | 243 | 269/409 | 388/442 | 185 | 145 | 118 | 22 | 3 | 4-Φ18 | LD105P/LD140SK |
| LDBAAAP80 | 80 | 283 | 345/438 | 430/472 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBAAAP100 | 100 | 305 | 409/550 | 507/575 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 | LD140P/LD190SK |
| LDBAAAP125 | 125 | 381 | 438/600 | 562/630 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | LD160P/LD210SK |
| LDBAAAP150 | 150 | 403 | 550/633 | 640/700 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | LD190P/LD240SK |
| LDBAAAP200 | 200 | 502 | 600/633 | 705/740 | 360 | 310 | 274 | 30 | 3 | 12-Φ26 | LD210P/LD240SK |
| LDBAAAP250 | 250 | 568 | 633/730 | 772/802 | 425 | 370 | 330 | 32 | 3 | 12-Φ30 | LD240P/LD270SK |
| LDBAAAP300 | 300 | 648 | 1180 | 820 | 485 | 430 | 389 | 34 | 4 | 16-Φ30 | AW20/AW25S |
| LDBAAAP350 | 350 | 762 | 1180 | 934 | 555 | 490 | 448 | 38 | 4 | 16-Φ30 | AW20/AW28S |
| LDBAAAP400 | 400 | 838 | 1320 | 990 | 620 | 555 | 503 | 40 | 4 | 16-Φ36 | AW28/AW35S |
| LDBAAAP500 | 500 | 991 | 1430 | 1006 | 730 | 660 | 609 | 44 | 4 | 20-Φ36 | AW35/AW40S |
| ? | |||||||||||
| 主要外形連接尺寸Q61(6、8、2)1F(N、P、Y)-PN40～64(4.0MPA～6.4MPA) | |||||||||||
| 型號 | DN | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAAP50 | 50 | 216 | 248/345 | 358/397 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD125SK |
| LDBAAAP65 | 65 | 243 | 269/345 | 410/452 | 185 | 145 | 118 | 22 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAAP80 | 80 | 283 | 345/4096 | 462/530 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBAAAP100 | 100 | 305 | 409/438 | 547/615 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 | LD140P/LD160SK |
| LDBAAAP125 | 125 | 381 | 438/550 | 635/695 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | LD160P/LD190SK |
| LDBAAAP150 | 150 | 403 | 550/600 | 700/735 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | LD190P/LD210SK |
| LDBAAAP200 | 200 | 502 | 633/730 | 748/778 | 375 | 320 | 284 | 34 | 3 | 12-Φ30 | LD240P/LD270SK |
| LDBAAAP250 | 250 | 568 | 730 | 803 | 450 | 385 | 315 | 38 | 3 | 12-Φ33 | LD270P/AW25S |
| LDBAAAP300 | 300 | 648 | 1320 | 914 | 515 | 450 | 409 | 42 | 4 | 16-Φ33 | AW25/AW28S |
| LDBAAAP350 | 350 | 762 | 1320 | 970 | 580 | 510 | 465 | 46 | 4 | 16-Φ36 | AW25/AW35S |
| LDBAAAP400 | 400 | 838 | 1430 | 1060 | 660 | 585 | 535 | 50 | 4 | 16-Φ39 | AW35/AW40S |
| LDBAAAP500 | 500 | 991 | 1950 | 1228 | 755 | 670 | 615 | 52 | 4 | 20-Φ42 | AW40 |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
